AEROTRI

Mide los puntos de aerotriangulación y de apoyo del modelo cargado en la ventana fotogramétrica y guarda sus coordenadas modelo y sus fotocoordenadas para un programa de cálculo de aerotriangulación.

Parámetros

No admite parámetros.

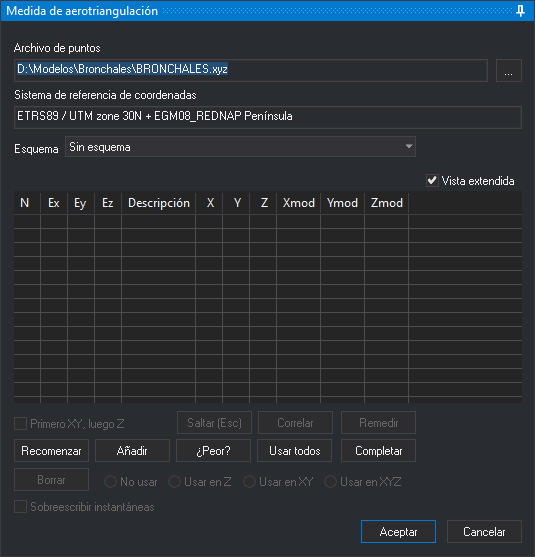

Panel Medida de aerotriangulación

La orden AEROTRI muestra el panel de aerotriangulación y el panel Instantáneas. Antes de abrir el panel de aerotriangulación, la orden carga el archivo de puntos de apoyo. Si no puede leer el archivo de puntos de apoyo, muestra «Advertencia: No se pudo cargar el archivo de puntos de apoyo» y abre el cuadro de diálogo Archivo de puntos de apoyo. Si cancelas el cuadro de diálogo Archivo de puntos de apoyo, la orden termina.

La orden utiliza el panel de ORI_ABSOLUTA con estas diferencias:

• Esquema: el esquema de aerotriangulación con el que se recorren los puntos. Los esquemas se leen del archivo indicado en Esquemas, en la configuración de la medida de aerotriangulación. Cada punto del esquema tiene un prefijo, una posición en la foto y un sufijo. El nombre del punto es el prefijo, el nombre de la foto y el sufijo. El esquema se aplica primero a la foto izquierda y después a la derecha. Al elegir un esquema, el panel lleva el cursor a la posición del primer punto sin medir y ejecuta CORRELAR. Digi3D.AI recuerda el último esquema elegido.
  • Si el modelo ya tiene un archivo .mod de una medida anterior, el panel carga sus puntos y desactiva Esquema.
  • Si no hay ningún archivo de esquemas configurado, Esquema queda vacío y los puntos se miden con Añadir.
  • Si el archivo de esquemas no se puede leer, la orden muestra «Error en el formato del archivo de esquemas» y termina.
• Añadir: abre el cuadro de diálogo Introduce un punto terreno del archivo de puntos. Si el nombre que escribes no está en el archivo de puntos de apoyo, el punto se mide como punto de aerotriangulación: no tiene coordenadas terreno, no tiene residuos y no se puede cambiar su uso con No usar, Usar en Z, Usar en XY ni Usar en XYZ.
• Si un punto ya está medido en las imágenes de otro modelo, el panel utiliza las fotocoordenadas de ese punto para llevar el cursor a la posición medida.
• Cuando el panel termina de recorrer el esquema y hay al menos dos puntos de apoyo medidos, el panel solicita medir los puntos del archivo de puntos de apoyo que caen dentro del modelo.
• Aceptar está disponible aunque no haya puntos medidos, salvo mientras se vuelve a medir un punto.

Al pulsar Aceptar, Digi3D.AI escribe en la carpeta Aerotriangulación del proyecto:

• Un archivo nombre del modelo.mod con las coordenadas modelo multiplicadas por 1000 de los dos centros de proyección y de los puntos medidos que no están en No usar.
• Un archivo de fotocoordenadas por foto, con los puntos medidos en ella.

La orientación absoluta que el panel de aerotriangulación calcula con los puntos de apoyo se utiliza únicamente para llevar el cursor a los puntos de apoyo. Al cerrar el panel de aerotriangulación, con Aceptar o con Cancelar, el modelo recupera la orientación absoluta que tenía al ejecutar la orden.
