DETECTAR_ERRORES_CONTINUIDAD_LINEAS_CASES

Detecta las líneas que terminan en el límite entre dos archivos de dibujo contiguos (cases) y no continúan en el otro archivo. Opcionalmente, detecta también las líneas que continúan con un código distinto. Los errores se añaden al panel de tareas.

Parámetros

Si indicas menos de tres parámetros, la orden no tiene en cuenta ninguno de los parámetros indicados y muestra el cuadro de diálogo. Si el parámetro 3 no corresponde a ningún código (por ejemplo, una etiqueta sin códigos), la orden emite el sonido de error y termina.

Observaciones

La orden necesita al menos dos archivos de dibujo cargados, contando el activo y los de referencia. Con menos, muestra el mensaje Se necesitan al menos dos archivos de dibujo para detectar errores de continuidad y termina.

Cuadro de diálogo

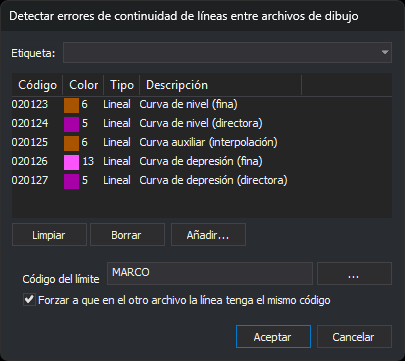

El cuadro Detectar errores de continuidad de líneas entre archivos de dibujo tiene estos controles:

El cuadro guarda el contenido de Código del límite y el estado de la casilla Forzar a que en el otro archivo la línea tenga el mismo código en los valores CodigoLimite y ForzarMismoCodigo de la clave del registro HKEY_CURRENT_USER\Software\Digi21\Digi3D.NET\DigiNG\Extensiones\DigiNG.OrdenesTopololgia\DialogoDetectarErroresContinuidadCases. El cuadro guarda los cambios del campo y de la casilla en cuanto los realizas, aunque después pulses Cancelar. La siguiente vez que ejecutes la orden, el cuadro muestra el contenido guardado de Código del límite y el estado guardado de Forzar a que en el otro archivo la línea tenga el mismo código. La lista de códigos no se guarda: cada vez que se abre el cuadro de diálogo, la lista empieza vacía.

Si pulsas Cancelar, la orden termina sin analizar nada.

Análisis

1. Si el código del límite está vacío, la orden emite el sonido de error, muestra Indica el código de las líneas del límite y termina.
2. Si está activada la opción Vaciar automáticamente del panel de tareas, la orden vacía el panel.
3. La orden selecciona las líneas no borradas con el código del límite de todos los archivos de dibujo cargados. La orden divide esas líneas en sus cruces y vértices comunes, y conserva los tramos que coinciden en dos o más líneas: el límite común entre archivos contiguos. Si no queda ningún tramo, la orden emite el sonido de error, muestra Ninguna línea con el código del límite … tiene tramos que coincidan en dos o más archivos de dibujo y termina.
4. Los vértices de esos tramos son los puntos del límite. Para cada línea no borrada con alguno de los códigos a analizar, la orden comprueba su primer y su último vértice. Si alguno coincide con un punto del límite, anota el archivo y los códigos de la línea, salvo el código del límite.
5. Por cada punto del límite al que llegan líneas:
   • Si las líneas son de un solo archivo, la orden crea la tarea Error de continuidad entre modelos con la descripción Esta línea termina en el borde de un modelo y no continúa por el siguiente modelo.
   • Si las líneas son de dos o más archivos y la opción de forzar el mismo código está activada, la orden compara cada archivo con cada uno de los demás. Por cada código que tiene un archivo y no tiene el otro, crea la tarea Error de continuidad entre modelos: código. Una misma diferencia puede generar una tarea en cada sentido.
   • Si las líneas son de dos o más archivos y la opción está desactivada, no hay error.

Dos puntos coinciden si la diferencia en X y en Y es menor que el valor Sigma de la pestaña Archivo de dibujo del proyecto (0,001 por defecto). La orden no tiene una tolerancia propia y no compara la coordenada Z.

La orden analiza únicamente los extremos que caen en un vértice del límite. Una línea que termina en mitad de un tramo del límite, lejos de cualquier vértice, no se analiza. Para insertar en el límite un vértice en cada punto al que llega una línea, antes de realizar el análisis, ejecuta AJUSTA_LIMITES_ARCHIVOS_DIBUJO.

Cada tarea sitúa el cursor en el punto del error. La columna de archivo de todas las tareas muestra el archivo de dibujo activo, aunque la línea esté en un archivo de referencia.

Resultado

• Sin errores, la orden muestra el mensaje No se han encontrado errores de continuidad.
• Con errores, la orden añade las tareas al panel de tareas, emite el sonido de error, muestra Se han localizado N errores y abre el panel de tareas.
