CARGA_P

Lee el contenido de un fichero ASCII de coordenadas, incorporando al archivo de trabajo un punto por cada conjunto de coordenadas (X Y Z) leídas.

Parámetros

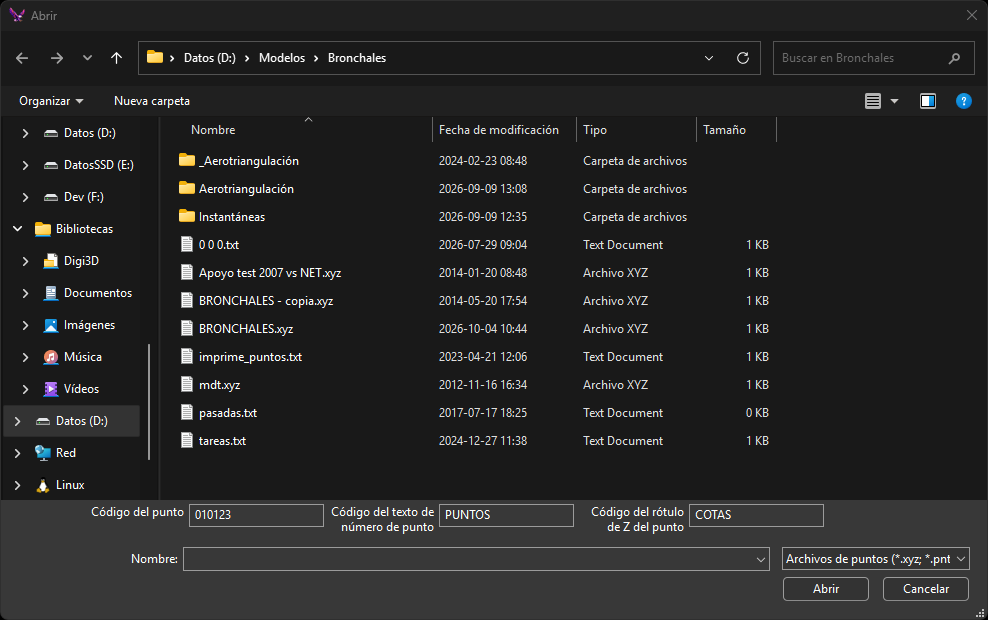

Sin parámetros, la orden muestra un cuadro de diálogo para elegir el fichero y los códigos del punto, del texto con el número de punto y del texto con la cota:

• Código del punto: por defecto, el primer código activo.
• Código del texto de número de punto: por defecto, PUNTOS (POINTS con la interfaz en inglés).
• Código del rótulo de Z del punto: por defecto, COTAS (ELEVATIONS con la interfaz en inglés).

El cuadro se abre en la última carpeta usada, con la extensión .xyz por defecto.

Observaciones

Cada línea del fichero contiene al menos cuatro valores separados por espacios, tabuladores, comas o =. Los valores a partir del quinto se ignoran. Un texto entre comillas cuenta como un solo valor.

Las coordenadas usan el punto como separador decimal y admiten signo y exponente. La orden ignora las líneas con menos de cuatro valores o cuyas coordenadas no son números.

Las entidades se añaden al archivo de dibujo activo.

Por cada línea, la orden crea:

• Un punto en las coordenadas leídas, con el código del punto. Si el código es lineal, la orden no crea el punto.
• Un texto con el número de punto, desplazado una altura de texto (AT) en X y en Y.
• Un texto con la Z, desplazado una altura de texto en X y dos alturas de texto hacia abajo en Y. La Z se escribe con el número de decimales de la variable NDEC.

Con el parámetro, el código del punto es el primer código activo, el código del texto del número de punto es PUNTOS y el código del texto de la cota es COTAS, con cualquier idioma de la interfaz. Una ruta relativa se resuelve desde el directorio de trabajo del programa. Si el archivo no se puede abrir, la orden muestra el mensaje «Error al abrir el archivo».
