Configurar proyectos

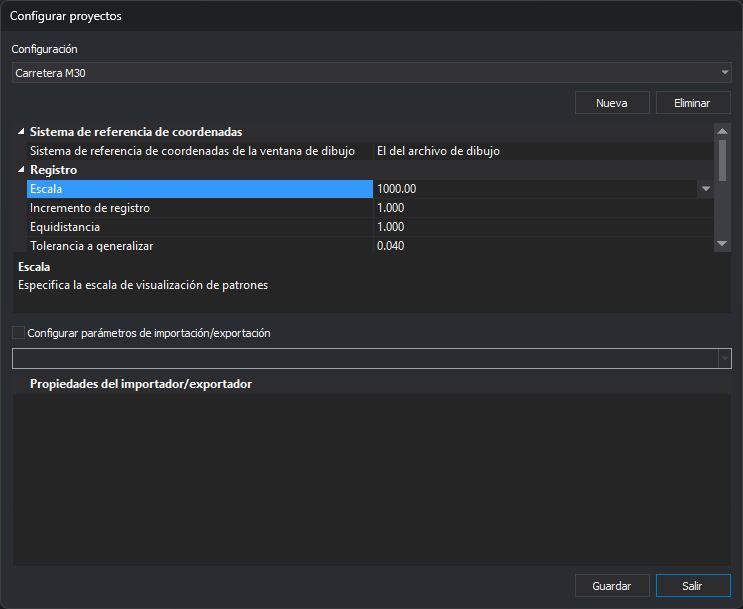

Cuadro de diálogo Configurar proyectos

Este cuadro de diálogo crea, modifica y elimina configuraciones de proyecto. Una configuración de proyecto agrupa los parámetros con los que se abre un archivo de dibujo: sistema de referencia de coordenadas, parámetros de registro, tabla de códigos, teclado y, opcionalmente, los parámetros de los importadores/exportadores.

Las configuraciones se usan en la pestaña Archivo de dibujo del cuadro de diálogo Nuevo proyecto cuando está activada la opción Utilizar archivos de proyecto del cuadro de diálogo Configuración. En ese caso, el usuario solo selecciona la configuración, y Nuevo proyecto aplica sus parámetros al archivo de dibujo.

Selecciona la opción del menú Herramientas/Configurar proyectos. La opción solo está habilitada si está activada la opción Utilizar archivos de proyecto.

Campos

  • Configuración: la configuración que se edita.

  • Nueva: abre el cuadro de diálogo Nuevo proyecto de archivos de dibujo, que solicita el nombre de la configuración nueva, y la añade a la lista. Si ya existe una configuración con ese nombre, muestra un aviso y no la añade. La configuración nueva no se guarda hasta pulsar Guardar.

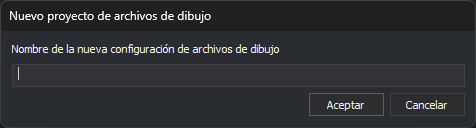

    Cuadro de diálogo Nuevo proyecto de archivos de dibujo

  • Eliminar: elimina la configuración seleccionada en el momento, sin pulsar Guardar.

  • Rejilla de propiedades de la configuración:

    • Sistema de referencia de coordenadas: el sistema de referencia de coordenadas de la ventana de dibujo.
    • Registro: Escala, Incremento de registro, Equidistancia, Tolerancia a generalizar, Corrección de Z y Sigma. Son los mismos parámetros de la pestaña Archivo de dibujo.
    • Entorno: Tabla de códigos y Teclado (archivo de asignación de teclas). Directorio de macroinstrucciones y Directorio de símbolos se guardan, pero Nuevo proyecto no los aplica.

  • Configurar parámetros de importación/exportación: si está marcada, la configuración incluye los parámetros de los importadores/exportadores. Selecciona un formato en la lista inferior para editar sus propiedades en la rejilla Propiedades del importador/exportador. Al abrir un archivo de dibujo con esta configuración, se usan estos parámetros y Nuevo proyecto no muestra la categoría del motor de importación/exportación.

  • Guardar: guarda la configuración seleccionada.

  • Salir: cierra el cuadro de diálogo. Los cambios que no se han guardado se pierden.

Observaciones
