Desplazando la ventana fotogramétrica a unas coordenadas conocidas
Existen varias formas de ordenar a la ventana fotogramétrica que se desplace a una determinada ubicación. Si conoces las coordenadas terreno de un punto, puedes escribirlas en el cuadro de diálogo Ir a coordenadas terreno.

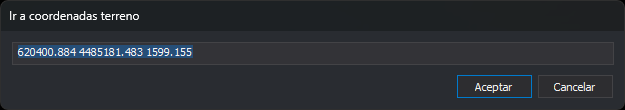

El cuadro de diálogo tiene un único campo con las tres coordenadas separadas por espacios, en el orden X, Y y Z. Al abrirse, el campo muestra las coordenadas terreno en las que está la ventana fotogramétrica, con tres decimales.
- Abre el menú Ventana fotogramétrica y selecciona la opción Ir a coordenadas...
- Comprueba que aparece el cuadro de diálogo Ir a coordenadas terreno.
- Sustituye el texto del campo por
281854.98 4821292.06 75.36. - Pulsa el botón Aceptar.
- Comprueba que la ventana fotogramétrica se desplaza al extremo de un muro.
Sigue estos pasos para desplazar la ventana fotogramétrica 10 metros en la coordenada X:
- Abre el menú Ventana fotogramétrica y selecciona la opción Ir a coordenadas...
- Comprueba que el campo muestra las coordenadas actuales:
281854.980 4821292.060 75.360. - Cambia el primer valor por 281864.98.
- Pulsa el botón Aceptar.
- Comprueba que la ventana fotogramétrica se ha desplazado 10 metros en X desde el extremo del muro.
Qué admite el campo
- Si escribes solo X e Y, la ventana conserva la Z actual.
- Si escribes más de tres valores, se usan los tres primeros.
- Si alguno de los dos primeros valores no es un número, o el tercero existe y no es un número, al pulsar Aceptar suena un aviso, el cuadro de diálogo sigue abierto y el texto queda seleccionado para corregirlo.
Puedes ensanchar el cuadro de diálogo Ir a coordenadas terreno. Digi3D.AI conserva el tamaño y la posición del cuadro para la próxima vez que abras Ir a coordenadas terreno.
