Programa de Cálculos Topográficos

Programa diseñado para resolver todos los problemas de cálculo en trabajos topográficos.

TopCal 21 funciona bajo sistemas operativos Windows XP, Vista y 7

Ahora funciona con proyectos de tal manera que podrá tener organizados sus trabajos con subdirectorios y podrá manejar más de un archivo de puntos y de observaciones a la vez.

Dispone de una ventana nueva de visualización de datos a modo de hoja de cálculo.

Todas sus herramientas se presentan con cuadros de diálogos guiados que ayudarán al usuario en el cálculo.


TopCal21 dispone de las siguientes herramientas...

Cálculo de triangulaciones.

Intersecciones directas.

Intersecciones inversas.

Cálculo de desorientaciones.

Poligonales.

Radiaciones.

Cálculo de superficies.

Generación de dibujos con los puntos.

Transformación de coordenadas entre diferentes sistemas.

Generación de reseñas.

Cálculo de perfiles longitudinales y transversales.

Cálculo de volúmenes.

Cálculo de desmontes y terraplenes.

Compensación por Mínimos Cuadrados de Redes topográficas

Reconstrucción automática del croquis a partir de la codificación tomada en campo.

Resolución de triángulos.

Paso de coordenadas polares a rectangulares y viceversa.

Intersección de rectas y círculos.

Cálculo de distancias en proyección UTM o con coordenadas geográficas, etc...

Histórico de TopCal21...

Posibilidad de releer los códigos de los archivos de puntos vinculados a un croquis

Posibilidad de asociar textos de cota a un código de croquización

Nuevos códigos de croquización para cerrar superficies, para continuar líneas concluidas, para dar escala a un símbolo, para dar escala y orientación a un símbolo o para dar escala en X e Y y orientación a un símbolo

Posibilidad de importar / exportar los códigos de dibujo

Posibilidad de cambiar los caracteres que actuan como separador al leer los códigos de croquización

Posibilidad de ordenar los errores sistemáticos en la herramienta de Medias CD-CI

Mejoras en la herramienta de importación de células de MicroStation

Mejoras en la herramienta de edición de símbolos

Mejoras en la herramienta de cálculo de superficies

Mejoras en la herramienta de cálculo de transformaciones

Posibilidad de cargar un archivo de células de MicroStation en la librería de símbolos

Posibilidad de cargar códigos de croquización para orientar y dar escala a elementos puntuales

Posibilidad de no reducir las distancias a la cuerda del elipsoide en el caso de trabajar sin proyección cartográfica como sistema de coordenadas

Nueva herramienta para importar archivos DXF o DGN a un archivo de puntos y poder calcular los datos de replanteo

Nueva herramienta para el cálculo de redes de nivelación geométrica por mínimos cuadrados

Nueva opción para poder definir el número de decimales que se desean visualizar de los datos durante el cálculo y en los listados generados

Posibilidad de incluir visuales con acimuts fijos, procedente de giróscopo, en el ajuste mínimo-cuadrático

Nueva herramienta para el cálculo de bisecciones mixtas, es decir, sistemas con dos visuales de ángulo y distancia desde un punto desconocido a dos conocidos

Nueva herramienta para ajustar superficies a un determinado valor de área, moviendo uno o varios puntos que la definen

Mejoras en la herramienta para fundir vueltas de horizonte

Mejoras en la herramienta para calcular cierres de triángulos

Nueva herramienta para calcular los errores accidentales según el tipo de instrumental y las características de observación

Mejoras en la herramienta para calcular medias de visuales

Mejoras en la herramienta para calcular medias de CD-CI

Mejoras en la herramienta para calcular desorientaciones

Mejoras en la herramienta Poligonal para analizar los errores cometidos en la observación y las tolerancias permitidas según el instrumental. Además, permite salvar el gráfico con las estaciones

Mejoras en la herramienta Compensación por Mínimos Cuadrados, ya que permite salvar un gráfico con los puntos que intervienen en el cálculo, las observaciones utilizadas, las elipses de error planimétricas y las precisiones altimétricas. Este gráfico es de gran utilidad para analizar los errores transmitidos en una red topográfica

Nueva herramienta para calcular nivelaciones geométricas a partir de los archivos almacenados en los equialtímetros digitales

Posibilidad de registrar líneas, cuadrados, rectángulos y símbolos gráficamente, seleccionando puntos en el croquis

Posibilidad de salvar los archivos de croquis y puntos a formato DGN de MicroStation

Posibilidad de salvar los archivos de croquis y puntos a DXF en 2 dimensiones

Nueva herramienta para el cálculo de intersecciones inversas de Hansen

Nueva herramienta para renumerar visuales

Nuevo formato de lectura/escritura de archivos de puntos y observaciones ZAS de La Técnica

Nueva herramienta para transformación entre sistemas de coordenadas (por ejemplo, ED-50 a ETRS89 y viceversa) a partir de rejillas de tipo NTV2

Nueva versión 2007. Requiere actualización desde la versión 1.

Mejorada la herramienta para el cálculo de superficies

Nueva opción para unidad angulares: sexagesimal en formato pseudodecimal

Nueva herramienta para la transformación entre diferentes unidades angulares y lineales

Posibilidad de realizar transformaciones afines

Nuevo formato de exportación de puntos a Leica GSI

Nueva herramienta para el registro de entidades rectangulares

Nueva herramienta para el registro de entidades cuadradas

Nueva herramienta para el registro de entidades circulares

Nueva opción de importación de visuales en CI desde archivos de Geodimeter

Nueva herramienta para calcular entidades paralelas en el croquis

Nueva herramienta para partir entidades en el croquis

Nueva herramienta para juntar entidades en el croquis

Posibilidad de leer la rueda del ratón para realizar zoom en la ventana de croquis

Nuevo importador de ficheros de estaciones topográficas PENTAX

Posibilidad de calcular poligonales utilizando aparatos auto-orientables (brújulas o aparatos con giróscopo)

Corregido error en el listado de la compensación altimétrica

Posibilidad de realizar todos los cálculos utilizando la proyección cónica de Lambert con uno o dos paralelos standard

Posibilidad de calcular distancias medidas con miras estadimétricas

Posibilidad de calcular distancias en la poligonal con una única distancia de tramos

Nueva herramienta para invertir la selección en los documentos

Posibilidad de listar y comprobar las visuales no listadas en el cálculo MMCC

Nuevas herramientas para la inserción de símbolos en el croquis, que incluye una herramienta para la construcción de dichos símbolos

Nueva herramienta para generar perfiles transversales por el código de los puntos

Mejoras en la generación de hojas en el croquis

Corregido fallo en la elección del directorio de ficheros nuevos no vinculados a proyectos

Corregido pequeño fallo en la lectura de archivos GSI de Leica

Corregido fallo al fundir vueltas de horizonte

Añadida posibilidad de crear perfiles transversales desde archivos ASCII

Corregido problema cuando se introducía el cálculo del factor de escala en MMCC con varios puntos fijos y sin distancias

Nueva herramienta para transformar archivos con coordenadas geográficas al archivo de puntos actual y viceversa

Corregido error al crear un sistema de referencia nuevo desde el cuadro de dialogo de propiedades de puntos o al crear un instrumental nuevo desde el cuadro de dialogo de propiedades de visuales

Mejoras en el cálculo de distancias reducidas

Mejoras en el calculo de perfiles longitudinales

Corregido problema al modificar archivos existentes

Mejoras en la transformación UTM-Geográficas

Posibilidad de transformar entre diferentes sistemas de referencia

Mejoras en la generación de perfiles longitudinales

Mejoras en el cálculo de poligonales cerradas

Nueva herramienta para calcular medias de visuales realizadas varias veces al mismo punto

Se graba a disco la configuración de unidades de los diferentes archivos

Solucionado problema al calcular errores sistemáticos fuera de un proyecto

Solucionado problema al generar archivo HTML desde herramienta Cierre de triángulos

Posibilidad de salvar los parámetros de transformación a disco en la herramienta Transformación de puntos

Solucionado problema al salvar reseñas de puntos de apoyo

Posibilidad de cargar los parámetros de una transformación desde disco en la Transformación Helmert

Corregido problema al actualizar y calcular visuales desde Generar Libreta

Posibilidad de deshacer después de calcular nuevos puntos o visuales

Se muestra el factor de escala al calcular Poligonales, si éste es utilizado

Mejoras en el funcionamiento del cuadro de dialogo de códigos de croquización

Añadidos nuevos ejemplos

Se muestra la longitud de la poligonal en poligonales colgadas

Corregido problema en la visualización del valor de la convergencia de meridianos en el paso de coordenadas UTM a geográficas

Posibilidad de introducir factor de escala en el cálculo de poligonales sin Sistema Proyectivo

Corregido problema en la lectura de archivos Leica GSI

Nueva herramienta mejorada para la impresión de archivos

Posibilidad de añadir varias líneas a un perfil longitudinal

Posibilidad de renumerar los puntos de un archivo

En el cuadro de dialogo de paso de rectangulares a polares se muestra también el incremento de coordenadas

Corregido problema en el cálculo de distancias UTM con puntos sin cota

Nueva herramienta para renumerar archivos de puntos

No se deselecciona el punto cuando se generan puntos desde el paso de polares a rectangulares

Nuevo importador para estaciones Topcon

Arreglado problema al agregar archivos

Nueva herramienta para configurar los archivos de salida HTML

Arreglados problemas de traducción de archivos GSI de Leica

Arreglado problema con la visualización de los menús en Windows NT y 98

Nueva herramienta para transformar coordenadas geodésicas referidas al elipsoide de Struve y el meridiano de Madrid a ED-50

Posibilidad de introducir en la definición de archivos de puntos sistemas de referencia diferentes y unidades diferentes

Posibilidad de introducir en la definición de archivos de visuales instrumentales diferentes y unidades diferentes

Nueva herramienta de cálculo de poligonales alternas

Posibilidad de calcular o no el factor de escala en las transformaciones de puntos

Resuelto problema de aparición de ángulos negativos al aplicar el error de colimación o eclímetro

Resuelto problema de actualización de "Acciones deshacer" en las herramientas de "Cálculos de puntos"

Resuelto caso especial en la intersección de círculos

Ahora el programa no coge distancias en ninguna de sus herramientas si no existe ángulos verticales

No se radian de nuevo las estaciones en la herramienta Radiación

Nuevas transformaciones 2D y 3D utilizando un centroide

Nuevos listados de salida en la herramienta Poligonal y Radiación

Importación de ficheros SDR33 y SDR2

Herramienta para eliminar la peor visual en el test de Baarda

Herramienta para hacer "deshacer" y "rehacer" en los objetos

Posibilidad de agregar hojas cartográficas en el croquis y al exportar puntos

Arreglado problema en la generación del fichero de superficies

Instalación de TopCal21



Paso 1.

Conecte la llave de protección HASP a un puerto USB de su equipo

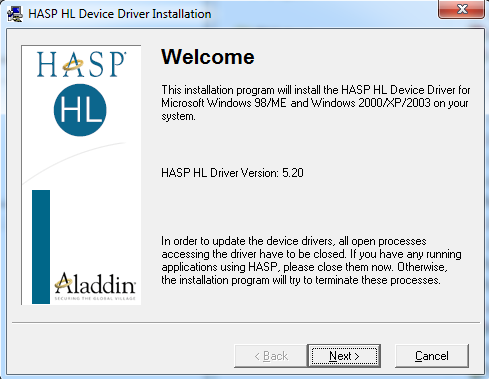

Descargar e instalar el driver para la llave de protección HASP

Driver llaves HASP


Paso 2.

Descargar e instalar el programa InfoLlave

Programa InfoLlave


Paso 3.

Descargar e instalar el programa TopCal21

Descargar TopCal21


Instrucciones para la instalación...

IMPORTANTE para poder instalar el driver de la llave HASP debe poseer permisos como administrador del equipo. En caso contrario contacte con la persona que posea esos permisos para proceder a la instalación del driver.

Después de descargar e instalar el driver de la llave de protección HASP deberá observar que al conectar la llave a un puerto USB se enciende en la misma un led de color rojo.

Ésto solo será necesario hacerlo en su equipo una vez.


Después de instalar el programa Infollave, que no requiere permisos como administrador, ejecútelo y busque con el botón adecuado la llave de red o local según sea su caso.

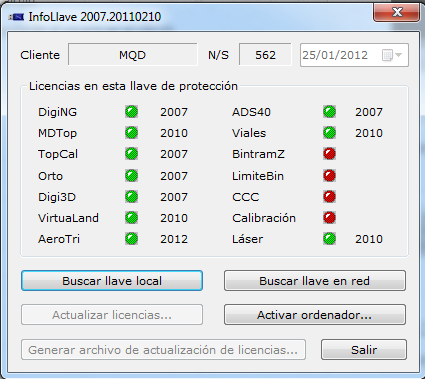

imagen infollave

Esta operación puede tardar unos segundos, después verá un semáforo en verde en cada uno de los programas que tenga su llave, al menos debe iluminarse en verde el de TopCal21.

Después haga click en el botón activar ordenador y le aparecerán unos códigos de activación.

Pongase en contacto con el servicio técnico de Digi21 mediante cualquiera de los medios que ve en la cabecera de esta página.

Cuando obtenga los códigos de respuesta introduzcalos y espere a que se le confirme que el ordenador se ha activado correctamente.

Ya puede utilizar TopCal21 sin ningún problema.

Puede activar tantos ordenadores como desee con el programa Infollave y la llave de protección. Por ejemplo puede activar un ordenador de sobremesa y otro portátil para trabajar fuera de la oficina o puede activar un ordenador en su oficina y otro u otros en su casa.


Por último si descargó TopCal21 y lo instaló ya está listo para utilizarlo

Visite nuestra página periódicamente y descarge nuevas versiones del programa para tener siempre la última versión. No es necesario que repita los pasos 1 y 2
